AI-4-2713F簡易拉桿箱產品規格書
一、 型號及基本參數
|
型號： |
AI-4-2713F拉桿箱 |
|
箱規格（毫米）： |
458（長）×348（寬）×205（高） |
重量： |
4.1千克 |
|
容量： |
20升 |
材質： |
塑料 |
|
箱內部尺寸（毫米）： |
400（長）×270（寬）×【130（下蓋深度）+55（上蓋深度）】 |
款式： |
拉桿 |
|
產地： |
中國廣東 |
防水等級： |
IP67 |
|
硬度： |
中偏軟 |
品牌： |
靈光/AURA |
|
含包裝外部尺寸（毫米）： |
535（長）×352（寬）×235（高） |
包裝重量： |
5.1千克 |
|
應用領域： |
公安、 消防、 軍隊、 野外考察、 科學探險及戶外攝影 |
|
適用對象： |

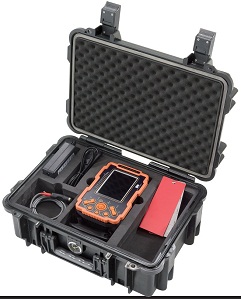

精密儀器儀表、高級相機、武器及救援裝備、槍瞄準器。 |
二、產品外形描述


|
序號 |
名稱 |
數量 |
材料 |
顏色 |
備注 |
|
1 |
面蓋 |
1 |
高強度復合樹脂 |
黑色 |
紋面 |
|
2 |
底蓋 |
1 |
高強度復合樹脂 |
電鍍 |
紋面 |
|
3 |
裝飾條 |
2 |
高強度復合樹脂 |
黑色 |
光面 |
|
4 |
銘牌 |
1 |
|
|
|
|
5 |
箱扣 |
2 |
高強度復合樹脂 |
黑色 |
紋面 |
|
6 |
大提手 |
1 |
高強度復合樹脂 |
黑色 |
紋面 |
|
7 |
濕度表（可選配） |
2 |
高強度復合樹脂 |
電鍍 |
范圍0~100%Rh，精度±7%Rh |
|
8 |
隔濕透氣膜 |
1 |
高強度復合樹脂 |
黑色 |
AP145+3M |
|
9 |
小提手（可選配） |
1 |
高強度復合樹脂 |
黑色 |
可選配 |
|
10 |
拉桿把手 |
1 |
高強度復合樹脂 |
黑色+橙色 |
可選配 |
|
11 |
拉桿 |
2 |
鋁合金表面 |
電鍍 |
可選配 |
|
12 |
拉桿蓋板 |
2 |
高強度復合樹脂 |
黑色 |
可選配 |
|
13 |
輪子組件 |
2 |
高強度復合樹脂 |
黑色 |
方便更換 |

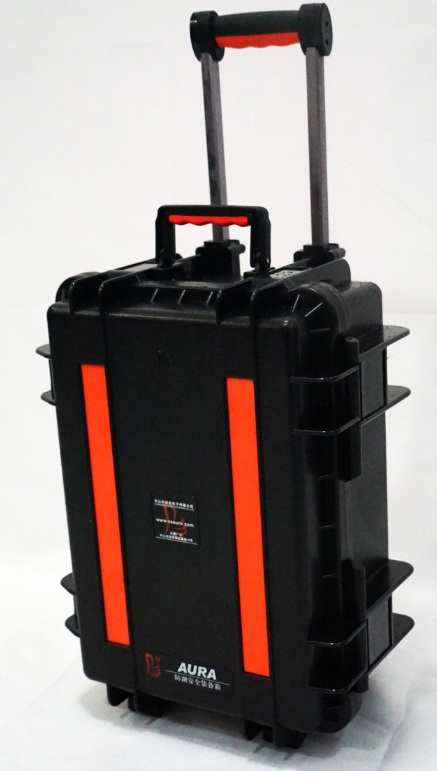

三、拉桿+安全箱產品外形尺寸及重量
外形尺寸（拉桿未拉出）：346（長）×230（寬）×530（高） 單位：毫米
外形尺寸（拉桿完全拉出）：346（長 ×230（寬）×900（高）
產品凈重：4.1千克
包裝重量：5.1千克
四、性能指標
|
項目 |
技術要求 |
|
抗沖擊性能 |
5米高距離自由落下，箱體不能有破裂，箱扣不能摔開，依然保持密封性能。 |
|
密封性能 |
IP67一米水深，放置30分鐘，不能有漏水現象。 |
|
結構性能一 |
上蓋打開97±3度，在水平地面打開狀態下，上蓋不能自動落下，而且箱體不能整體向后傾倒 |
|
結構性能二 |
箱扣在打開呈水平狀態下，應具有自穩定性能，不能自動倒落。 |
|
結構性能三 |
拉桿高度可調； |
|
結構性能四 |
單向輪磨損后方便更換 |
|
結構性能五 |
超級壁厚，保證超級強度；邊角小圓角，側面超小傾斜角度. |
五：性能測試
單向輪測試8公里，質量可靠。 |
